Paramèt teknik prensipal yo

Kategori Paramèt	Espesifikasyon espesifik	Fonksyon Nwayo
Bra span	1895mm	Kouvri bezwen plizyè-estasyon kloure epi li bay ase espas travay pou senaryo tankou milti-degre-de-libète kloure konplèks ak asanblaj pyès travay.
Repete Pozisyon Presizyon	± 0.05mm	Asire zam klou pneumatik la avèk presizyon rive nan pozisyon kloure prereglaj la, garanti konsistans nan espas kloure ak pwofondè, epi amelyore estabilite bon jan kalite asanble a.
Chaj maksimòm	20kg	Estabilite pote zam klou pneumatik, bwat klou ak aparèy sipò, satisfè egzijans chaj zam klou pneumatic nan espesifikasyon diferan pandan operasyon, epi evite devyasyon operasyonèl.
Kapasite pouvwa	5.87kVA	Bay sipò pouvwa ki estab pou kò a robo, kabinè kontwòl elektrik ak ponp lè, asire ekipman pou pouvwa kontinyèl ak lis pandan pwosesis la kloure.
Pwa Ekipman	Apeprè 230kg	Amelyore estabilite estriktirèl ekipman an, diminye enpak Vibration sou presizyon pwezante pandan gwo vitès -kloure, epi asire operasyon serye alontèm-
Klas Pwoteksyon	Ponyèt IP54, Kò IP40	Amelyore pwoteksyon robo a kont pousyè ak vapè dlo limyè, fè li apwopriye pou anviwònman endistriyèl tankou fabrikasyon mèb ak pwosesis materyèl bilding.

product-1600-1261

Avantaj ak jaden aplikasyon yo

(I) Avantaj debaz yo

Doub garanti pou kontwòl egzak klou + prevansyon domaj pyès travay:Repoze sou yon presizyon pwezante repete nan ± 0.05mm, li ka pa sèlman bloke avèk presizyon kowòdone yo kloure, men tou ajiste fòs la tire nan zam klou pneumatik la dapre materyèl la materyo - li diminye fòs la enpak pou tablo mou pou fè pou evite fann ak ogmante fòs la pénétration pou materyèl difisil asire fèm fikse, "rezoud fòs la doulè nan manyèl ineven" nan "rezoud fòs la doulè nan manyèl ineven."

Kolaborasyon efikas nan pwogramasyon offline + reutilizasyon pakèt:Lè w ap planifye chemen an kloure nan pandan ansèyman an, "ansanm kowòdone kloure + paramèt tire" ka sove kòm yon pwogram eksklizif ansanm. Pou pwodiksyon ki vin apre nan pyès ki nan menm spesifikasyon, pa gen okenn nesesite pou pwogramasyon repete, epi operasyon an ka kòmanse lè w rele dirèkteman pwogram nan. Li espesyalman apwopriye pou bezwen pwodiksyon an mas "milti-pakèt, menm-modèl" nan endistri mèb ak anbalaj, ak efikasite pwogramasyon amelyore pa plis pase 60%.

(II) jaden aplikasyon ak materyèl konpatib

Kategori aplikasyon senaryo	Objè aplikasyon espesifik	Materyèl adaptab
Faktori Mèb	Kabinè ankadreman splicing, asanble tablo, tab ak chèz estrikti fixation	Planch bwa solid, planch ki fèt an moun-(pand patikil, MDF), planch milti-kouch
Endistri anbalaj	Fermeture katon lou, splicing bwat an bwa ak ranfòsman, asanble palèt	Papye corrugated (fòs segondè), bann bwa solid, plywood
Pwosesis materyèl bilding	Plafon jips fikse plafon, dekoratif gousset splicing, limyè patisyon miray asanble	Planch jips, gousset PVC, kil asye limyè (tip mens)

(III)Sou-Simulasyon sit ak estrikti fèmen-Montre

Figi 2.1 Dyagram Objè Fizik sou plas-

Kabinè kontwòl elektrik robo

Baz elevasyon fiks pou robo

Nail Gun and Fixture

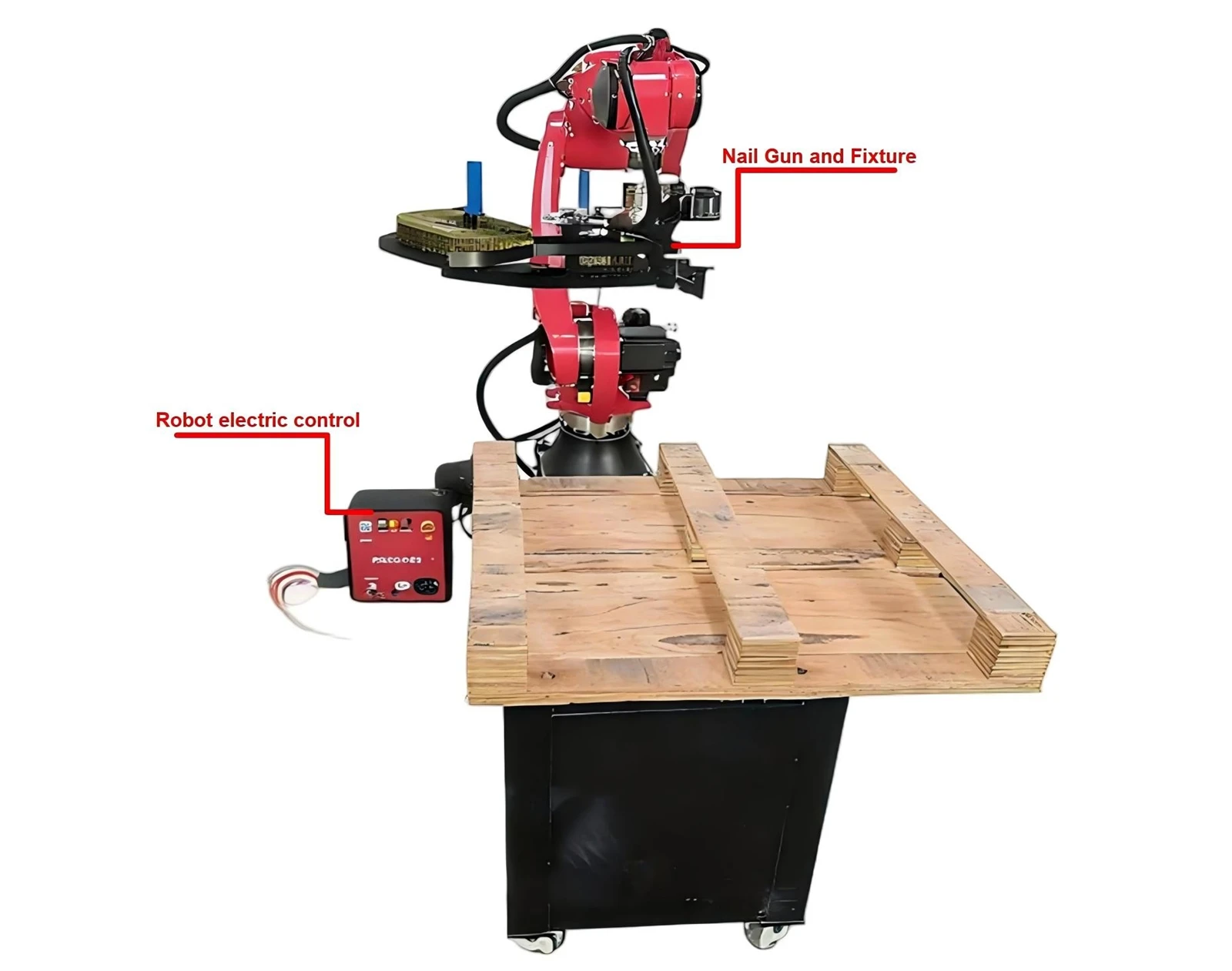

Figi 2.2 Fèmen -diagram chak eleman

Workflow debaz robo zam klou a se jan sa a:

1, Operatè a ranje pyès travay la yo dwe rasanble sou workbench la epi konplete pwezante egzak materyo a atravè aparèy pwezante a;

2, Sèvi ak pendant ansèyman pou mete paramèt kloure (ki gen ladan pozisyon kloure, fòs tire, kantite klou pou chak estasyon) epi chwazi pwogram trajèktwa kloure prereglaj la;

3, Apre yo fin kòmanse ekipman an, robo a kondui zam klou pneumatik la pou li deplase nan premye pozisyon kloure a dapre enstriksyon pwogram lan;

4, zam nan klou pneumatik otomatikman dife ak kondwi klou dapre trajectoire la mete. Pandan pwosesis la, robo a kenbe presizyon nan pozisyon relatif ant zam nan klou pneumatic ak pyès la nan tan reyèl pou fè pou evite devyasyon;

5, Apre yo fin kloure yon sèl pyès, robo a kondwi zam klou pneumatik la pou reset epi tann enstriksyon pou kloure pou pwochen pakèt pyès sa yo.

Sijesyon pou itilize ekipman matche

01/

Kondisyon pou adaptasyon anviwònman an:Li rekòmande pou sèvi ak li nan yon anviwònman sèk san pousyè tè ak gaz korozivite yo anpeche imidite oswa pousyè antre nan bouch la nan zam nan klou pneumatic ak pati k ap deplase robo a, ki ka afekte presizyon kloure ak lavi sèvis ekipman yo.

02/

Pwen kle pou premye komisyonin:Anvan premye itilizasyon an, li nesesè pou konsantre sou kalibre devyasyon ant zam klou pneumatik la ak aks mouvman robo a, teste estabilite presyon lè ponp lè a (pou asire ke li satisfè kondisyon presyon k ap travay nan zam klou pneumatik la), ak verifye degre ki matche ant paramèt kloure yo ak materyèl la ak epesè.

03/

Kontni antretyen chak jou:

Anvan operasyon chak jou, tcheke si bouch la nan zam nan klou pneumatik bloke, si klou yo pneumatic nan bwat la klou yo ase ak rezèv la klou se lis, epi netwaye bato yo bwa rezidyèl oswa pousyè sou sifas la nan zam nan klou pneumatic;

Tcheke wilaj la nan jwenti k ap deplase robo a chak semèn epi ajoute librifyan espesyal jan sa nesesè;

Tcheke estabilite koneksyon nan liy elektrik yo ak kawotchou ponp lè yo chak mwa pou anpeche echèk ki te koze pa liy aje oswa flit lè nan kawotchou lè;

Regilyèman netwaye aparèy pwezante nan workbench la pou kenbe pwòpte nan done pwezante pyès la epi evite devyasyon pwezante.
